Lockit+ – der Timecode und Sync (Genlock) Generator für Studios

Seit über 30 Jahren ist Ambient Timecode ein Synonym für Präzision und Zuverlässigkeit. Ebenso wie der Lockit bietet auch der Lockit+ alle Timecode- und Sync-Formate sowie volle ACN-Kompatibilität. Was ist ACN?

Der Lockit+ ist vor allem für größere Studios und Virtual-Production-Anwendungen genau die richtige Lösung. Entweder als smarte und preiswerte Studio Master Clock oder als Bridge zwischen der Studio Clock und den Lockit-Boxen an deinen Kameras. Hier geht's zur Case Study.

Der Lockit+ hat dieselben Grundfunktionen wie der Lockit (ACN-CL). Das Plus im Namen steht für folgende Extra-Features:

+ WiFi-Zugang

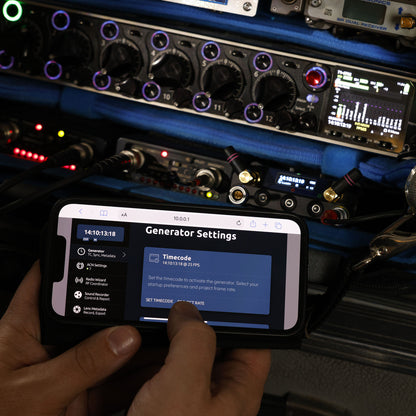

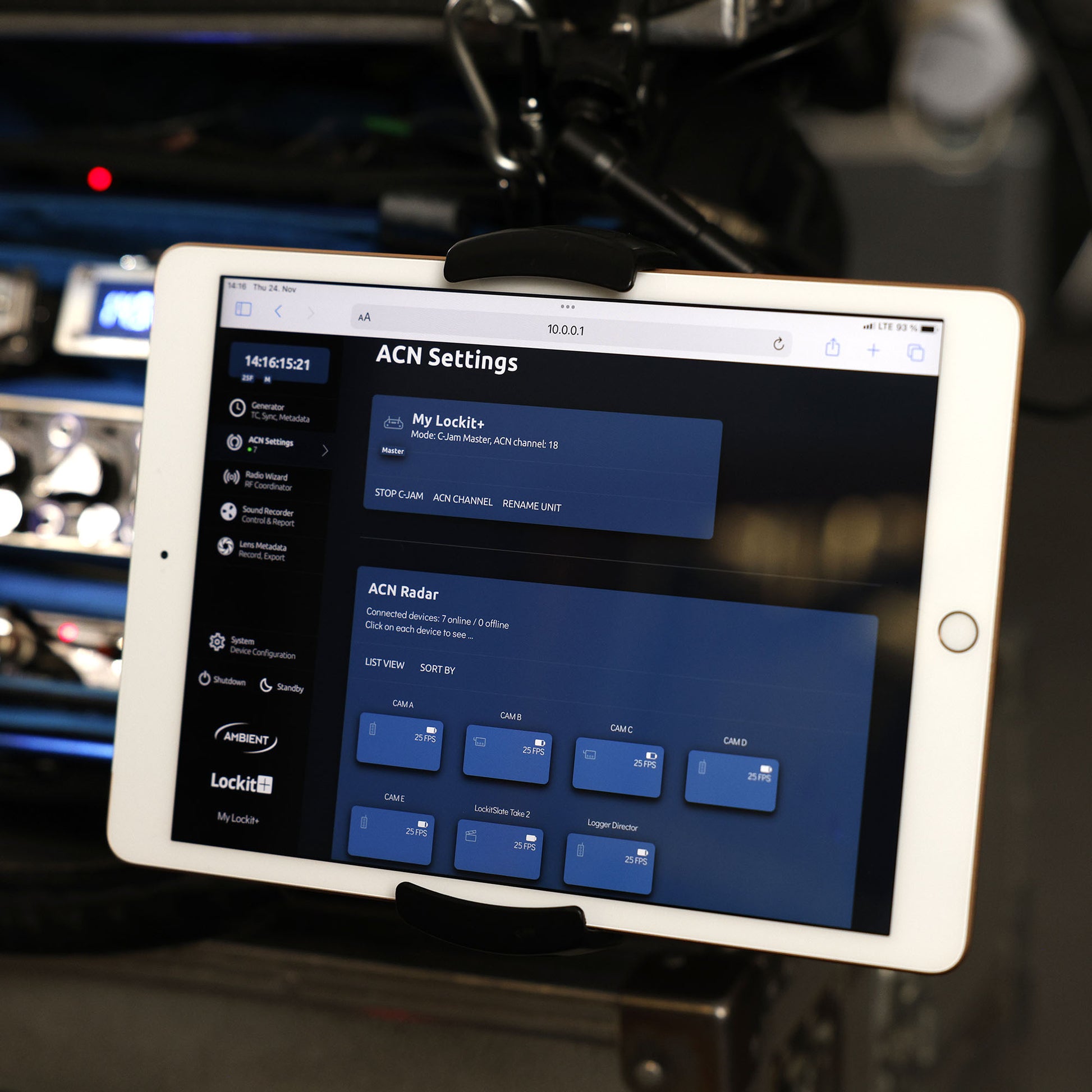

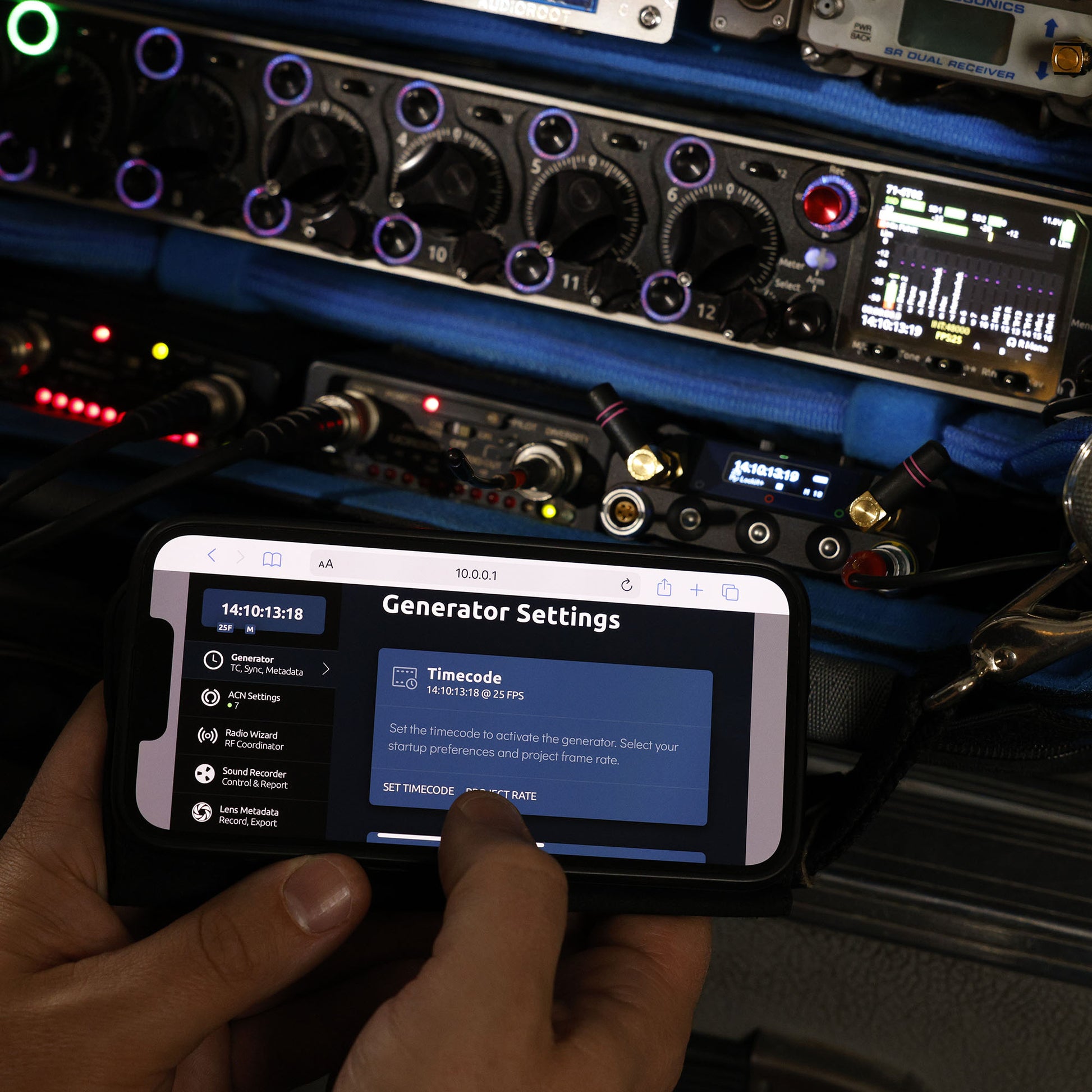

Der eingebaute Server spannt ein lokales WiFi auf und ermöglicht einen browserbasierten Zugriff auf alle Funktionen des Lockit+, z. B. über ein Mobilgerät oder einen Computer. Die Weboberfläche ermöglicht den Zugriff auf erweiterte Generatoreinstellungen und die Kontrolle sämtlicher Lockit-Geräte innerhalb des ACN.

+ Mehr Anschlüsse

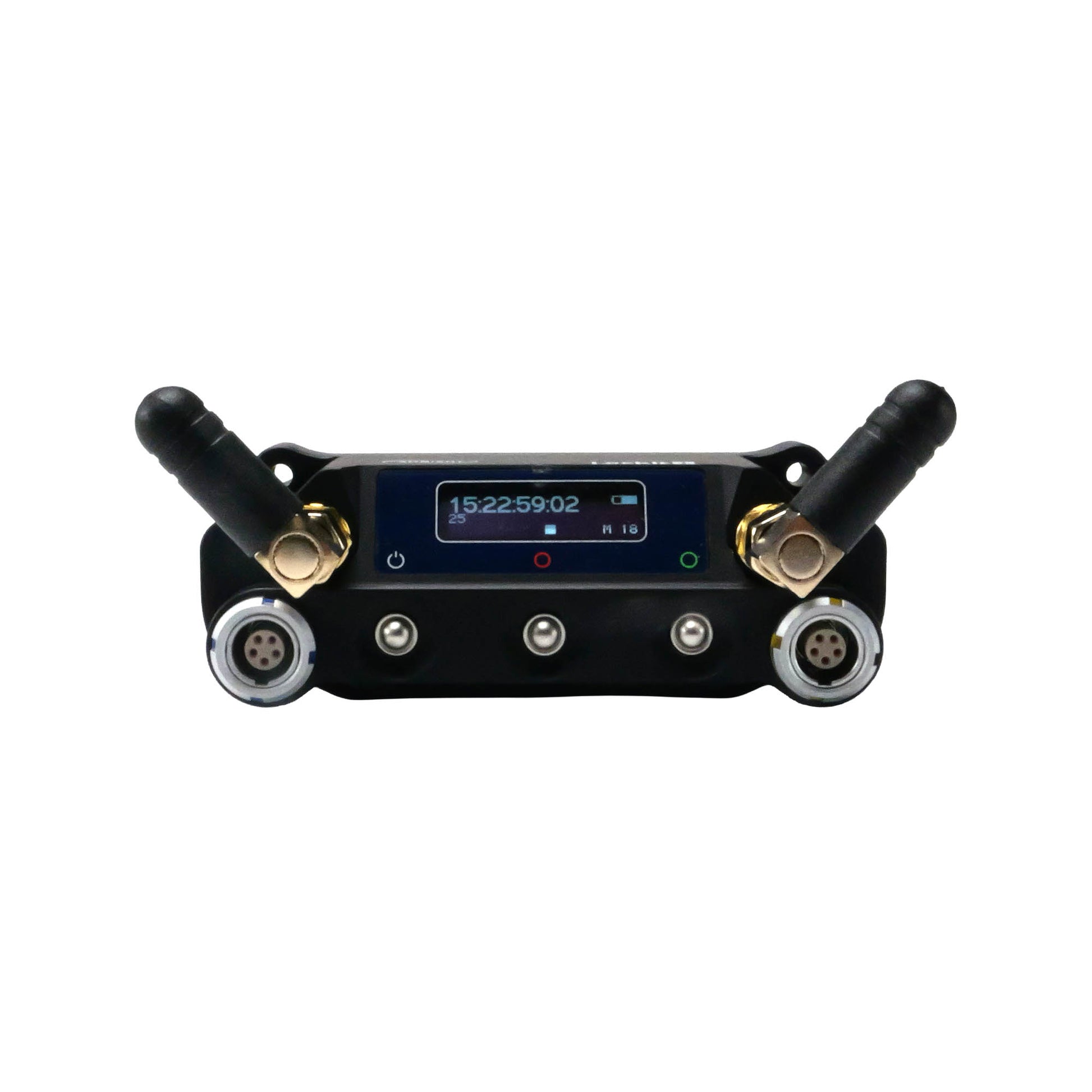

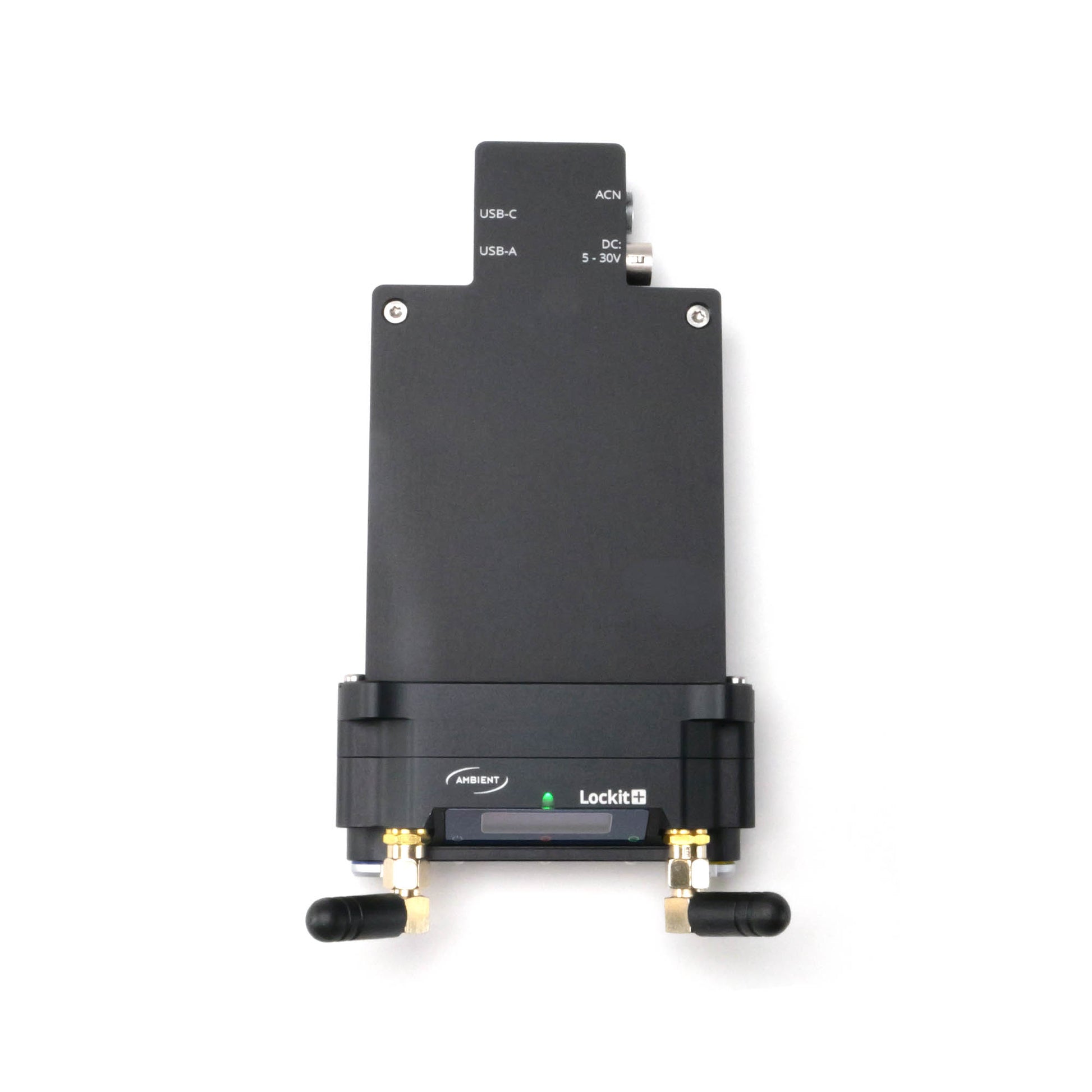

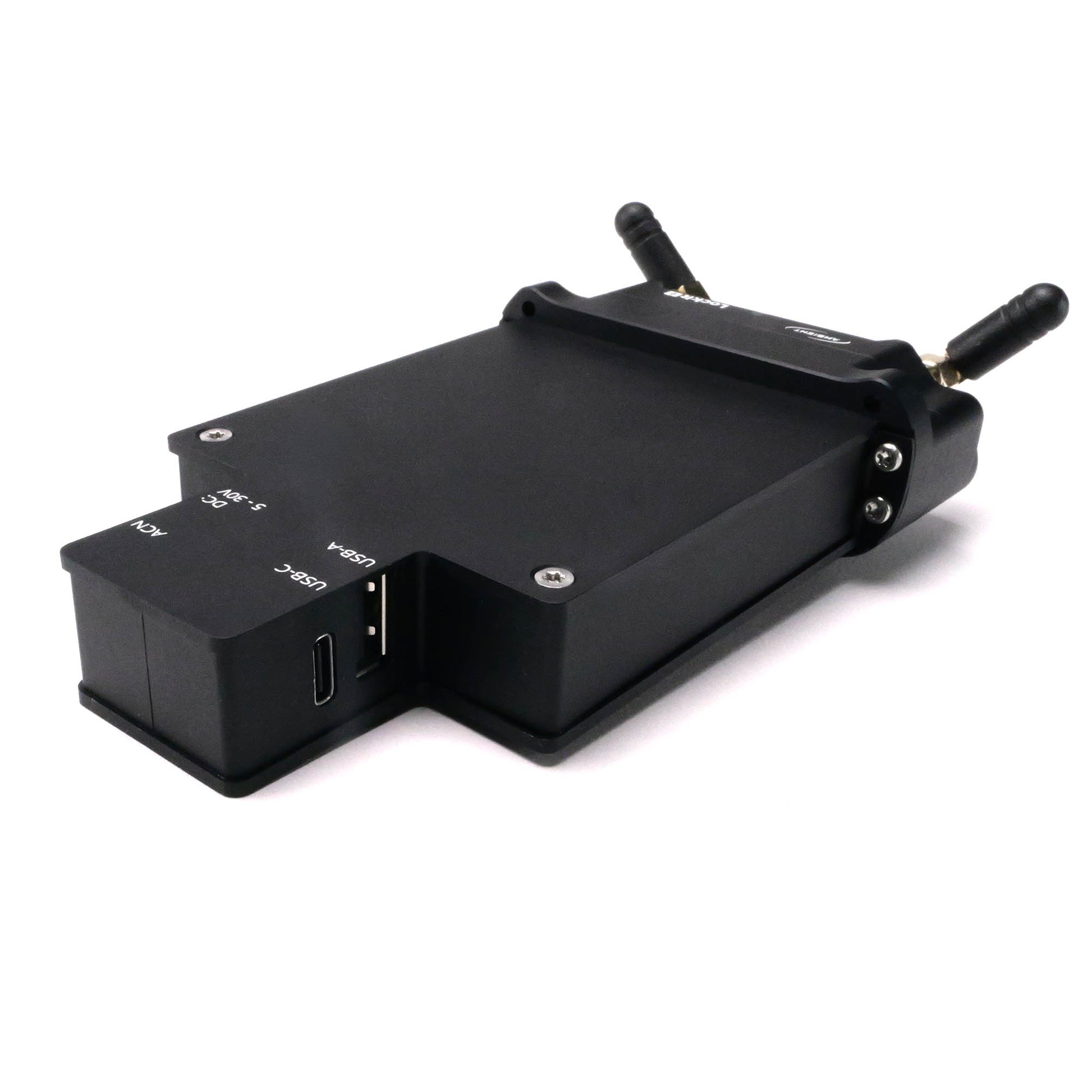

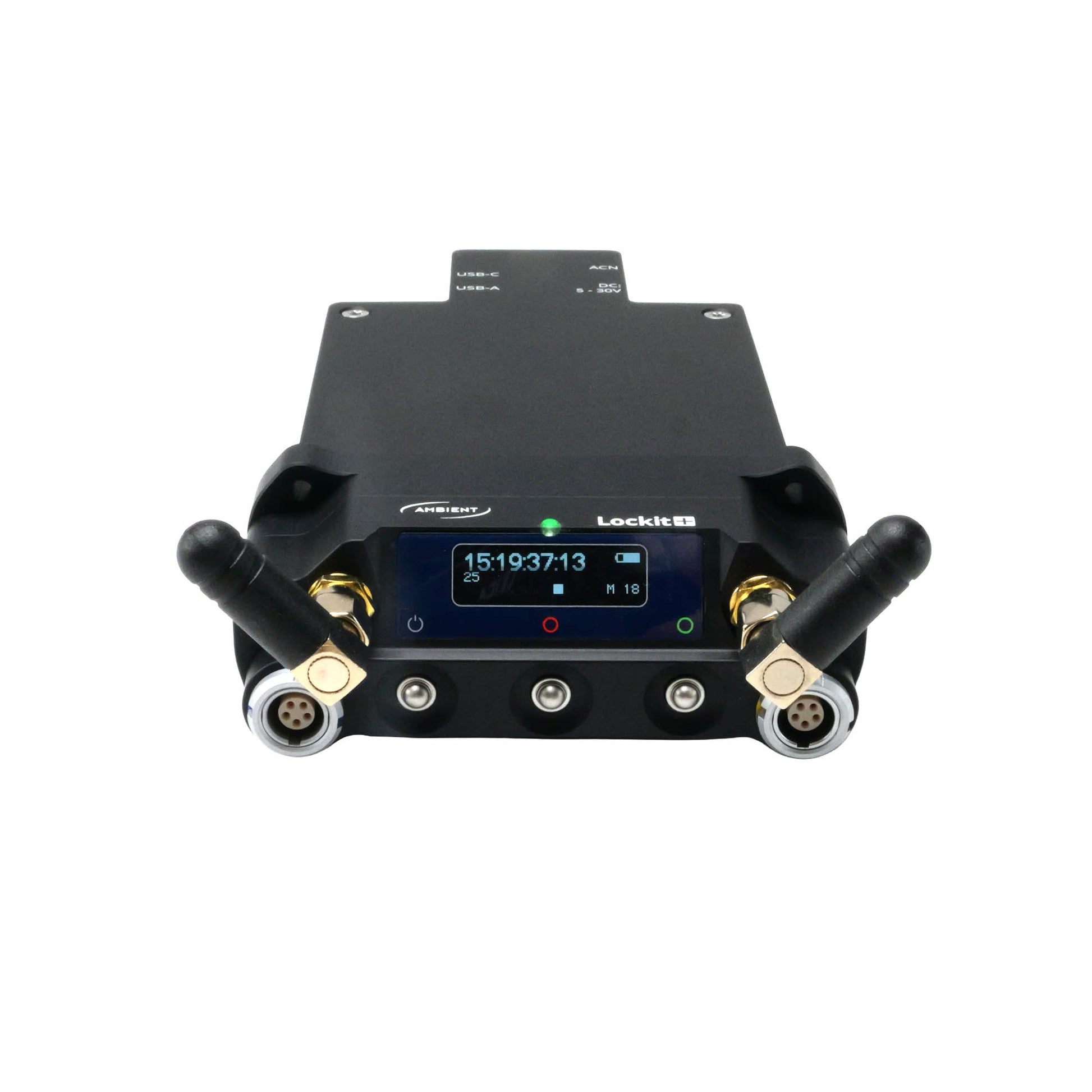

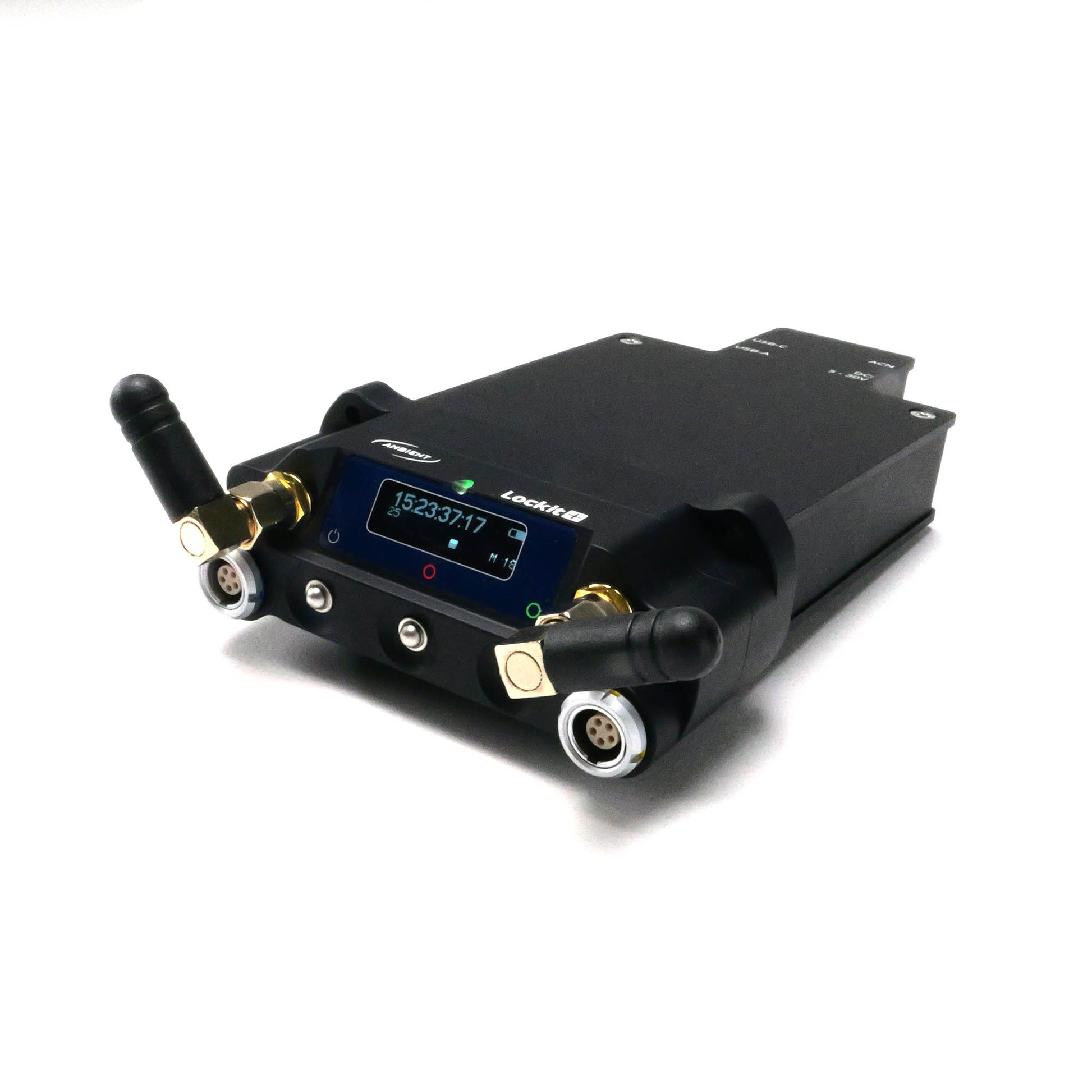

Während die Vorderseite des Lockit+ dieselben zwei 5-Pin-Ports (Lemo-kompatibel) bietet, die du vom Lockit kennst (blauer Port für TC & ACN und gelber Port für TC & Sync), bietet die Standard Extension zusätzliche Anschlüsse für verschiedene Setups. Insgesamt verfügt der Lockit+ mit Standard Extension über:

• 2x blauer 5-Pin-Port für TC & ACN
• 1x gelber 5-Pin-Port für TC & Sync

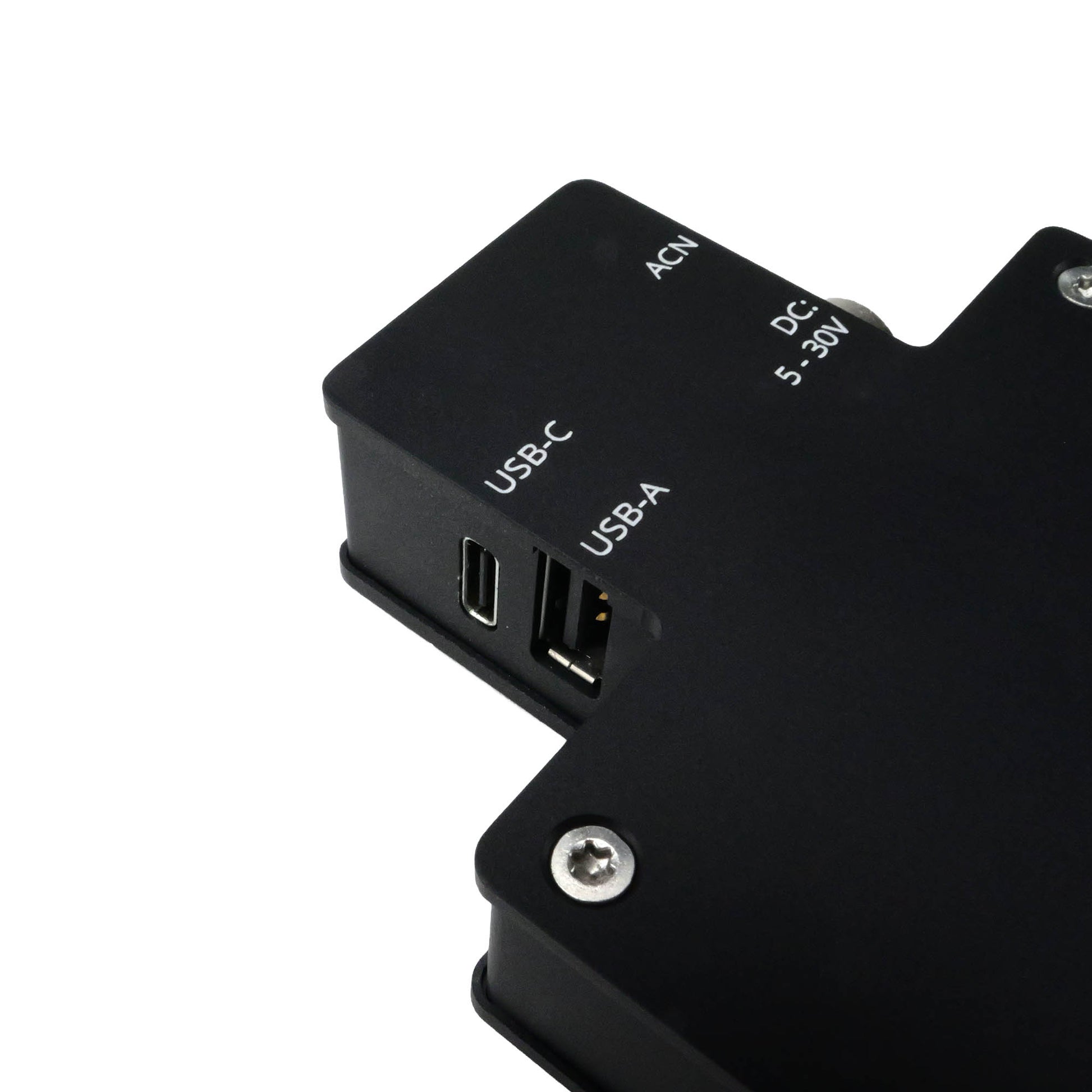

• USB-A-Anschluss (Frequenz-Scan-Antenne)
• USB-C-Anschluss (Kamera-Metadaten / Stromversorgung)
• USB-C-Anschluss für MIDI Timecode (Future Feature)
• Hirose (Stromversorgung)

+ Frequenz-Scanning

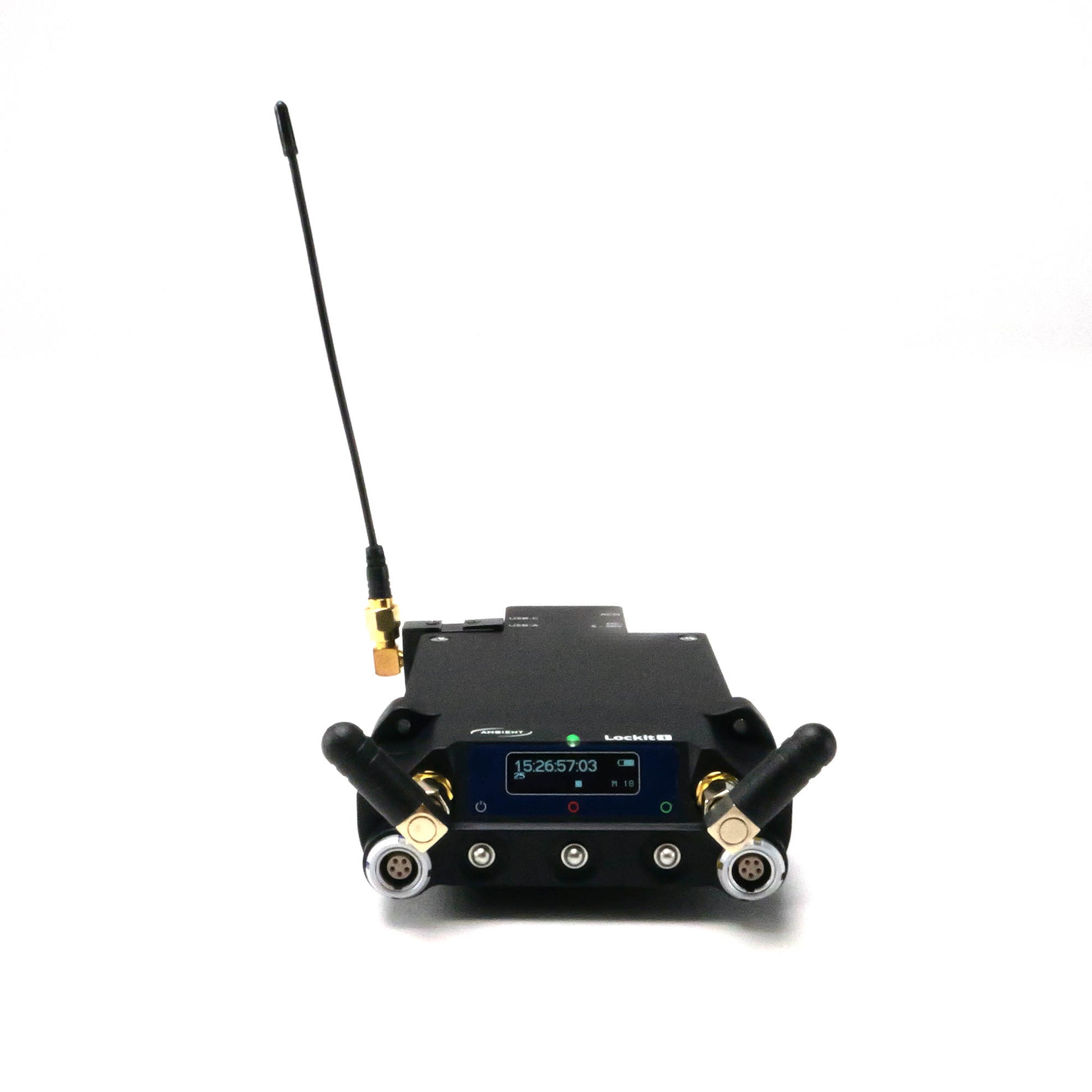

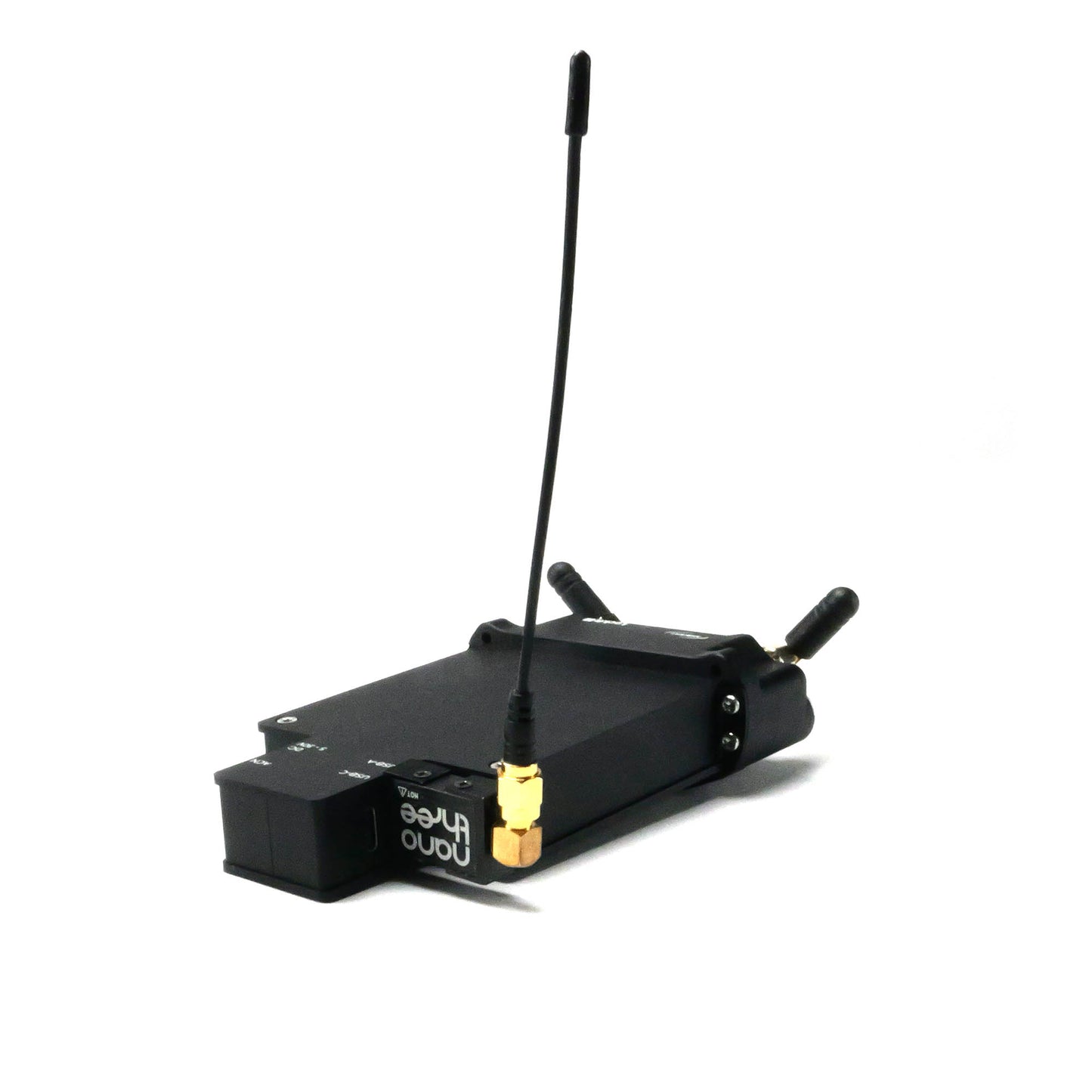

Steck die separat erhältliche Antenne in einen USB-Anschluss des Lockit+, um einen vollständigen Frequenzscan durchzuführen. In der Weboberfläche erhältst du konkrete Vorschläge für verfügbare Frequenzen für deine Audio-Funkstrecken.

Plug & Play. Einfach einstecken und im Lockit+ Webinterface im Tab "Radio Wizard" den Frequenz-Scan starten. Der Frequenzbereich kann frei zwischen 100 MHz und 1500 MHz gewählt werden.

Die zugehörige Antenne (ACN-RF) ist im Bundle mit dem Lockit+ oder separat erhältlich.

+ Objektiv-Metadaten-Verarbeitung

Der Lockit+ speichert wichtige Metadaten des Cooke /i-Objektivs framegenau in einem offenen Dateiformat (unterstütztes Protokoll: Cooke/i3 – "i cubed").

Zeichne Objektivdaten auf dem internen Webserver auf oder schließ einen USB-Stick zur Aufzeichnung an. Auch Live-Objektivdaten sind über WiFi oder Ethernet verfügbar. Die API ist auf Anfrage erhältlich via: support@ambient.de

Das entsprechende Kabel (ACN-CP) ist separat erhältlich.

+ Metadaten-Hub für die LockitScript App

Der Lockit+ kann technische Metadaten von kompatiblen Kameras extrahieren und sie über WiFi an die Ambient LockitScript App für Script Supervisor übertragen.

+ TX Mode

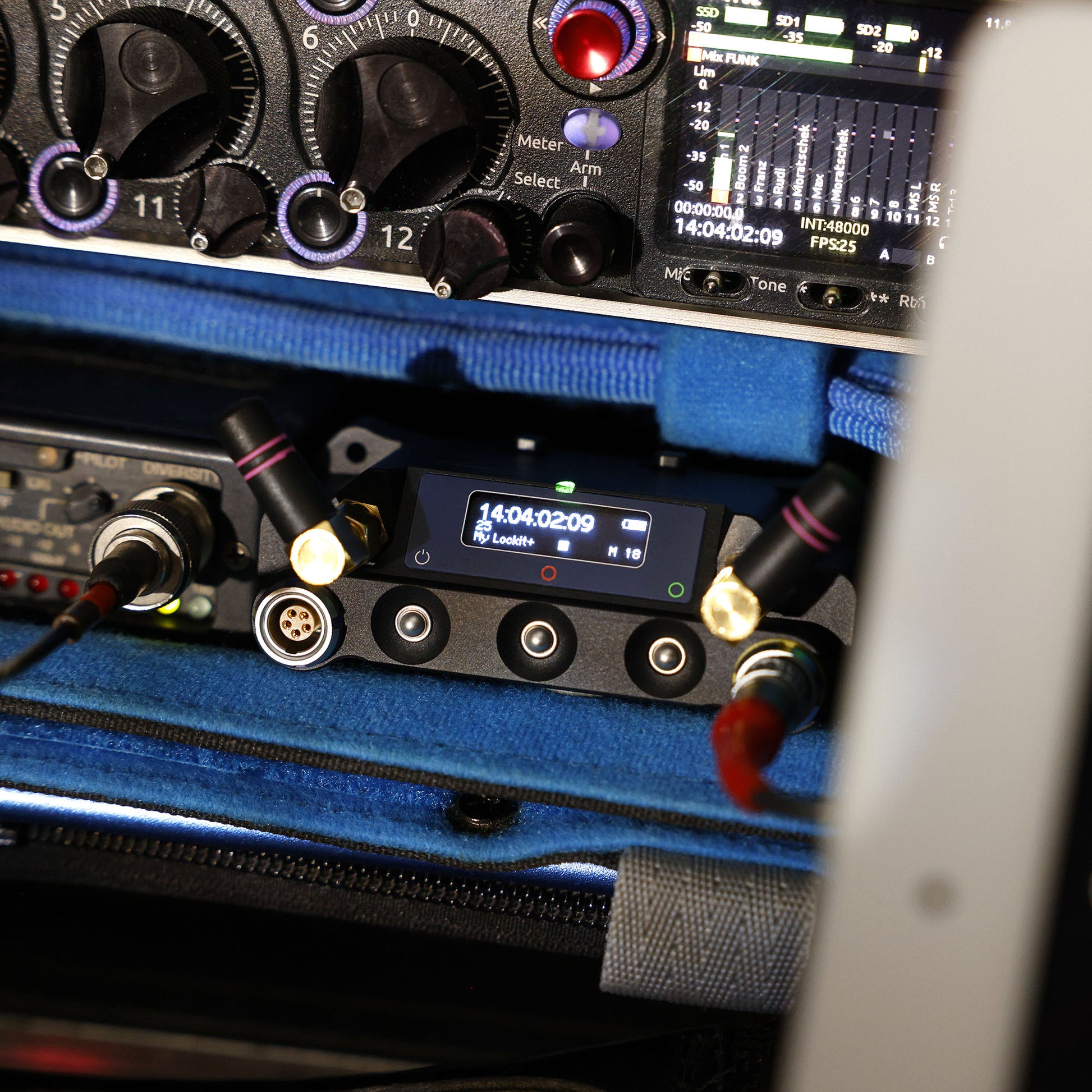

Im TX Mode wird der Lockit+ zur Timecode & Genlock Bridge: Er wartet auf ein externes Timecode-Signal und passt seine Geschwindigkeit automatisch an diese Quelle an. Per ACN gibt er Timecode und Sync dann an alle anderen Lockits weiter. Das ist interessant, wenn du zum Beispiel deinen Tonrekorder als Master Clock am Set nutzen willst oder es im Studio bereits eine Studio Master Clock gibt – ebenso bei Playback-Drehs oder in Virtual-Production-Setups. Als Quelle dient LTC per Kabel oder MIDI Timecode vom Rechner.

So startest du den TX Mode: roten Knopf gedrückt halten, dann den Power-Knopf drücken.

+ Flexible Stromversorgung

Der Lockit+ kann mit 6 bis 24 Volt Gleichstrom über einen 4-poligen Hirose-Stecker (z. B. mit einem Hirose-Netzteil) oder über die USB-C-Buchse betrieben werden. Zusätzlich verfügt der Lockit+ über einen austauschbaren BX1-Backup-Akku (2 h Laufzeit).
