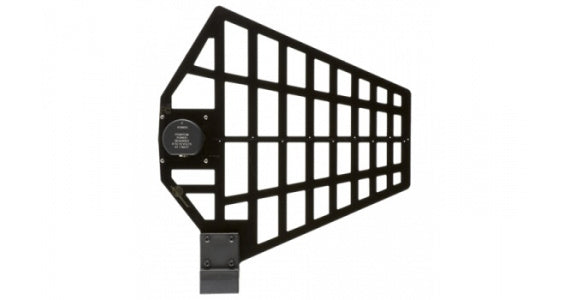

ALP650 - aktive LPDA Antenne

ALP650 - UHF Shark Antenne, aktiv

Die Antennen der ALP-Serie basieren auf dem bewährten Logarithmisch-Periodischen Dipol-Array (LPDA)-Design und bieten ein effektives, gerichtetes Empfangsmuster über einen breiten Frequenzbereich.

Diese Variante verfügt über einen integrierten Verstärker, der speziell für lange Kabelstrecken entwickelt wurde. Die Stromversorgung erfolgt bequem per Phantomspeisung über Venue, UMC16 oder Bias T. Dank der skeletierten Bauweise wird die Windlast minimiert – ideal für Außeninstallationen oder den mobilen Einsatz.

ALP650 Serie mit RF-Verstärker

• Richtcharakteristik / Verstärkung:
  +7 dBi (isotropisch) / +4 dBd (bezogen auf Dipol)

• Durchlassbereich (Passband):
  ALP650L/E (RoHS-konform): 470,000 – 700,000 MHz
  ALP650M/E (RoHS-konform): 537,000 – 770,000 MHz
  ALP650H/E (RoHS-konform): 640,000 – 870,000 MHz
• RF-Verstärkung:
  +12 dB mit 0 dB Dämpfung
  +8 dB mit 4 dB Dämpfung
  +5 dB mit 7 dB Dämpfung
• Third Order Intercept:
  +27 dBm am Eingang (+41 dBm am Ausgang)
• Gewicht:
  340 g (alle Versionen)
• Stromversorgung:
  8 V bis 16 V DC über Eingangsbuchse
  Integrierte, selbst rückstellende Sicherung
  Konstantspannungs-Schaltnetzteil
  – 8 V DC: 125–145 mA
  – 12 V DC: 83–106 mA
  – 14,4 V DC: 69–89 mA
  – 16 V DC: 60–80 mA
• Phantomspeisung:
  DC-Spannung über Koaxialkabel z. B. durch UMC16B, VRM-Eingangsbuchse oder BIAS-T Power Inserter (Stromaufnahme: 70–80 mA)
• Leistungsaufnahme:
  Ca. 1,2 W (nominal, durch integrierten Schaltnetzregler)
