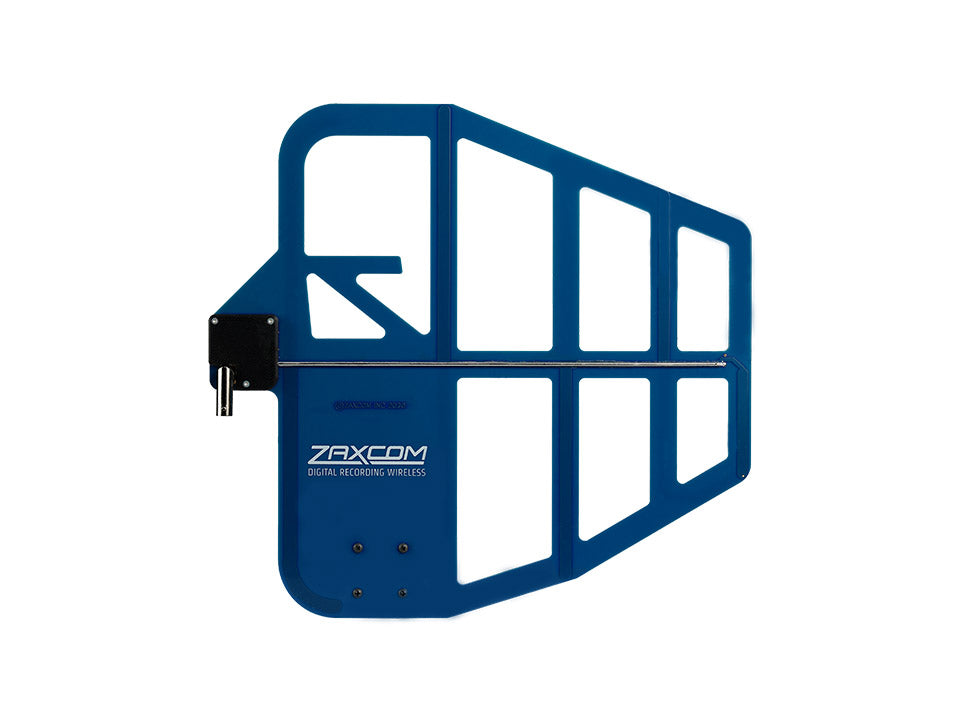

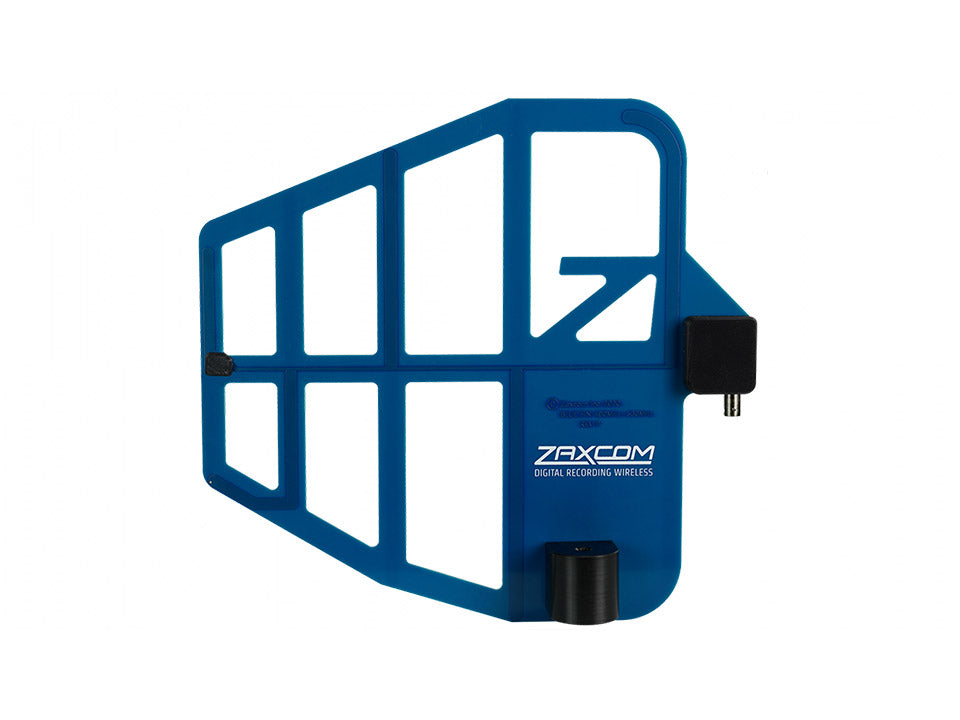

BLUEFIN2.5 - passive Richtantenne

Design

Die BlueFin 2 ist eine logarithmisch-periodische Haifischflossenantenne mit 7dB Vorwärtsgewinn in einer Richtcharakteristik. Sie bietet eine hervorragende Unterdrückung von Störsignalen außerhalb der Richtung, auf die die Antenne ausgerichtet ist.

Übertragung oder Empfang

Die BlueFin 2 ist sowohl für den Empfang als auch für das Senden konzipiert. Sie bietet ein außergewöhnlich niedriges, nahezu ideales SWR (Stehwellenverhältnis), um effizient mit nahezu 100% der abgestrahlten Energie zu senden. In Verbindung mit einem drahtlosen Mikrofon oder IFB-System verdoppelt sich nahezu der Abdeckungsbereich in der Richtung, in die die Antenne ausgerichtet ist, im Vergleich zu Dipol- oder Peitschenantennen.

Als Empfängerantenne verbessert sie den Betrieb des Empfängers, indem sie die Überlastung durch Mobiltelefone, Walkie-Talkies und andere Quellen von HF-Strahlung eliminiert.

In Verbindung mit einem Sender hält die gefilterte Antenne das niederfrequente Breitbandrauschen unter dem Erfassungspegel von Empfängern, deren Antennen sich in unmittelbarer Nähe der Senderantenne befinden.

Gefiltert oder ungefiltert

BlueFin 2 kann auf zwei Arten bestellt werden - als Standard BlueFin 2.5, die 470-620 MHz abdeckt, oder als BlueFin 2.5F, die eine gefilterte Antenne mit einem speziell abgestimmten Bandpassfilter von 44 MHz ist.

Bei der BlueFin 2.5F werden Störsignale, die außerhalb des Bandpasses des Antennenfilters liegen, drastisch unterdrückt. Diese Antennen werden auf Bestellung gefertigt und Sie geben die Mittenfrequenz an - von 492 bis 598MHz.

BlueFin 2 Auswahlmöglichkeiten:

Die BlueFin 2 kann in einer von zwei Konfigurationen bestellt werden:

• BlueFin 2.5 - deckt 470 - 620MHz ab
• BlueFin 2.5F - 44MHz kundenspezifisch abgestimmtes Fenster auf die gewünschte Mittenfrequenz (492 - 598MHz)

Hinweis zur Antennenverstärkung

Diese Antenne wird nicht mit einem integrierten Verstärker angeboten und wir empfehlen auch nicht, einen solchen zu verwenden, da das Hintergrundrauschen höher ist als der Kabelverlust, den der Verstärker zu überwinden versucht. Bei Zaxcom Digital Wireless verschlechtert ein Antennenverstärker sogar die Leistung, da er nie so gut ist wie der eingebaute Front-End-Filter im Empfänger. Für die beste Reichweite empfehlen wir eine Richtantenne, wie die BlueFin 2, mit einem verlustarmen Kabel anstelle einer verstärkten Antenne.
