UMCWBD-L - Multislot / Multicoppler

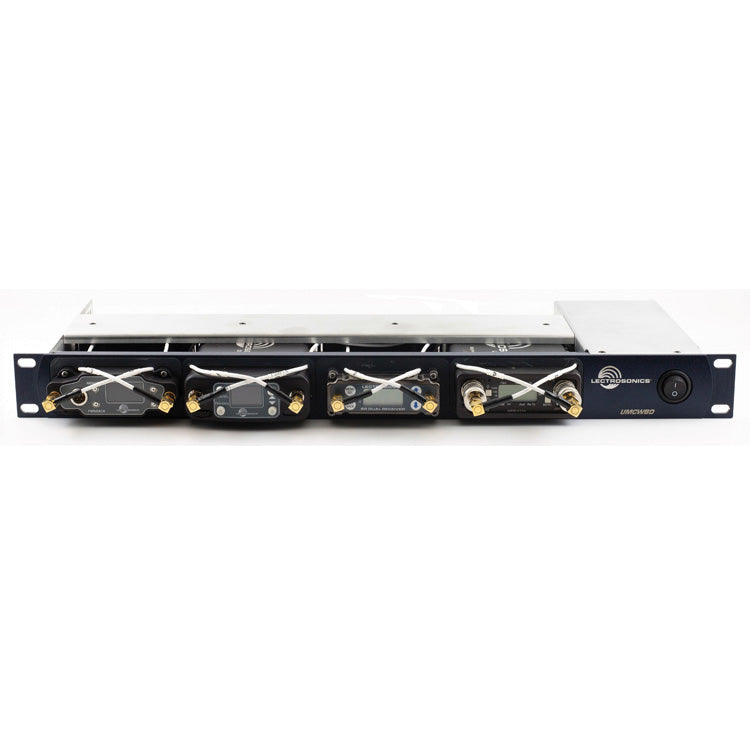

Der UMCWBD-L kann vier beliebige kompakte Diversity-Empfänger aus den Serien UCR411a, DCR822 und jeden Lectrosonics-Slot-Empfänger, einschließlich der SR- und DSR-Serien, aufnehmen. Er bietet eine mechanische Rack-Montage mit Strom- und RF-Signalverteilung in einem einzigen Rack-Einschub. Die Breitband-Niedrigversion deckt Frequenzblöcke von 470 bis 26 ab.

• Vier Steckplätze für bis zu 16 Audiokanäle in einer Rackeinheit
• Verwendung mit DCR822, DSR, DSR4, UC411 und SR-Geräten
• Hochwertige RF-Verteilung deckt die Blöcke 470-26 und die Bänder A1, B1 und C1 ab
• 11-18 VDC

Der Zweck der Breitband-Architektur besteht darin, die Flexibilität bereitzustellen, die benötigt wird, um mit einer sich ändernden RF-Umgebung umzugehen, sowie für mobile Produktionen, die große geografische Bereiche abdecken.

Ein präziser Streifenleitungs-Splitter/Isolator teilt das RF-Signal in vier isolierte Signale auf, um unerwünschte RF-Kopplungen zwischen den Empfängern zu verhindern. Der Splitter/Isolator ist unabhängig von der Abschlusswiderstandsanpassung, was verhindert, dass fehlangepasste oder nicht angeschlossene RF-Ausgänge die anderen Empfänger beeinträchtigen.

Dadurch erhält der RF-Multikoppler die Empfindlichkeit und Überlastleistung der Empfänger. Selektive Filter im Frontend dämpfen RF-Signale oberhalb und unterhalb des Durchlassbereichs, um Intermodulation und Rauschen zu unterdrücken. Nach den Filtern folgt ein rauscharm verstärkter RF-Verstärker, dessen Verstärkung auf die Verluste im nachfolgenden Splitter abgestimmt ist.

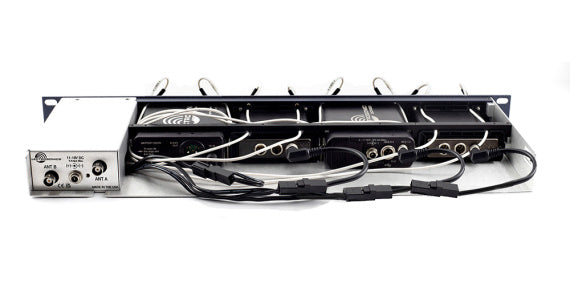

Die Baugruppe wird von einer externen Quelle mit 11 bis 18 VDC versorgt, mit einzelnen automatischen Rücksetz-Sicherungen für jeden Empfänger im RF-/Stromverteilungsmodul. Diese Architektur eliminiert Erdschleifen und Wechselstrombrummen, die auftreten können, wenn die Empfängerausgänge mit anderen Audiogeräten verbunden werden, die von einer anderen Wechselstromquelle betrieben werden.

Hinweis: Der UMCWBD-L stellt keine Antennenspeisung bereit.
