MICP3 - MicPlexer 3 - RF-Filter und Verstärker
MICP3 - MicPlexer 3 - RF-Filter und Verstärker
zzgl. MwSt.
Versandfertig in 14 Tagen
Artikelnummer: A17888
Verfügbarkeit für Abholungen konnte nicht geladen werden

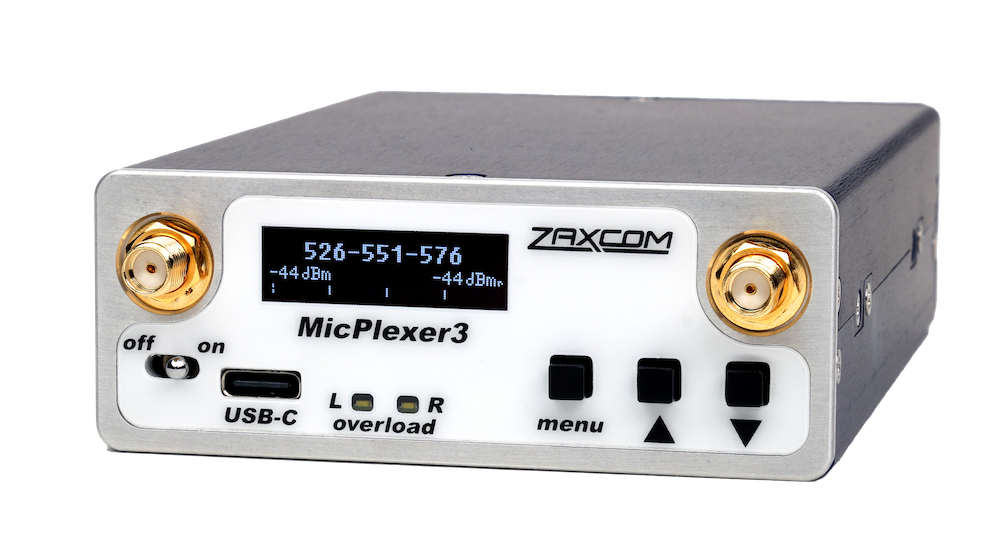

Der MicPlexer 3 ist ein RF-Filter und Verstärker mit erweiterter Frequenzabdeckung, einem 50-MHz-Abstimmfenster, kontinuierlicher 2-MHz-Schritt-Abstimmung, variabler Ausgangspegelsteuerung und RF-Überlastschutz.
Technologie
Der MicPlexer 3 verfügt über einen vollständig überarbeiteten, kontinuierlich abstimmbaren Bandpassfilter. Dieser bietet eine hervorragende RF-Unterdrückung und schützt gleichzeitig vor Überlastung durch Funkgeräte oder Mobilgeräte, die sonst zu Intermodulationen im Verteilverstärker führen und die Leistung eines angeschlossenen Empfängers beeinträchtigen könnten.
Frequenzbereich
Der MicPlexer 3 arbeitet in den Frequenzbereichen 470–665 MHz und 745–965 MHz. Der Bereich 666–744 MHz wurde bewusst ausgelassen, da ein Teil dieses Spektrums für den Mobilfunk reserviert ist.
Abstimmfenster
Der MicPlexer 3 verfügt über ein kontinuierlich einstellbares 50-MHz-Abstimmfenster. Dank der steilen Dämpfung bietet das Gerät maximale Flexibilität bei der Frequenzwahl und schützt zuverlässig vor Störungen und Überlastung durch unerwünschte Signale.
Beispiel:
Wird das Gerät auf 550 MHz abgestimmt, lässt es RF-Signale im Bereich von 525–575 MHz passieren, während alle anderen Frequenzen ausgefiltert werden.
Abstimmgenauigkeit
Die Abstimmung erfolgt in 2-MHz-Schritten, was eine präzise Frequenzwahl und optimale Anpassung ermöglicht – ein deutlicher Vorteil gegenüber klassischen SAW-Filtern in Verteilverstärkern. Durch die scharfe Bandpass-Unterdrückung und die flexible Abstimmung ist der MicPlexer 3 wesentlich vielseitiger als Geräte mit festen Hochpassfiltern.
RF-Verstärkung
Der MicPlexer 3 verfügt über einen leistungsstarken Verstärker mit einer Rauschzahl von nur 0,35 dB und einem OIP3-Wert von +34 dB.
Das Gerät ist ideal für anspruchsvolle RF-Umgebungen und bietet dank seines hochwertigen RF-Filters zusätzlichen Schutz.
Die SMA-Antennenanschlüsse an beiden Eingängen ermöglichen eine einfache Bypass-Funktion, wenn der Filter nicht benötigt wird.
RF-Verteilung

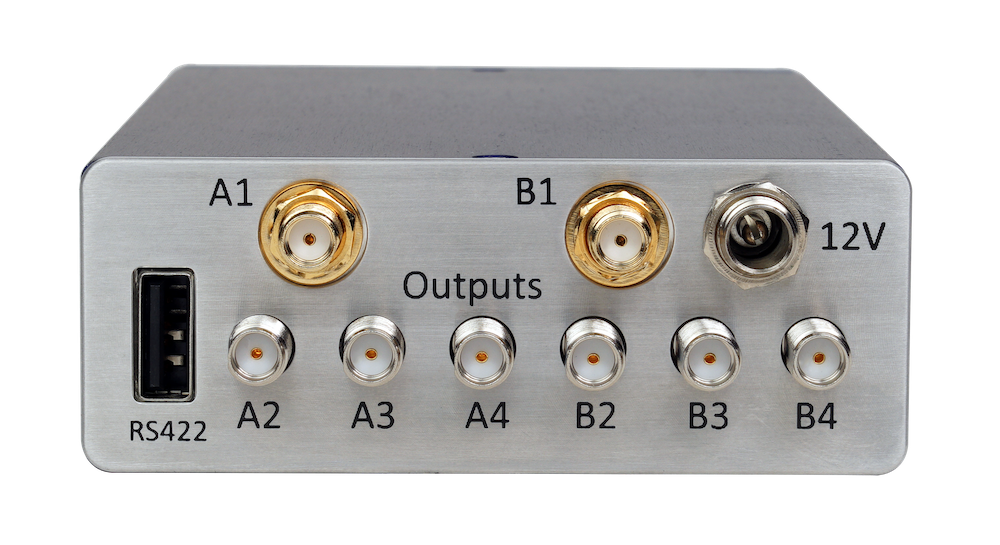

Der MicPlexer 3 unterstützt zwei Verstärkungskanäle mit vier Ausgängen. Die Ausgangsverstärkung ist individuell einstellbar:
• 470–665 MHz: Einstellbar von -10 dB bis +6 dB relativ zum Eingangssignal
• 745–965 MHz: Einstellbar von -10 dB bis +3 dB relativ zum Eingangssignal
Überlastschutz

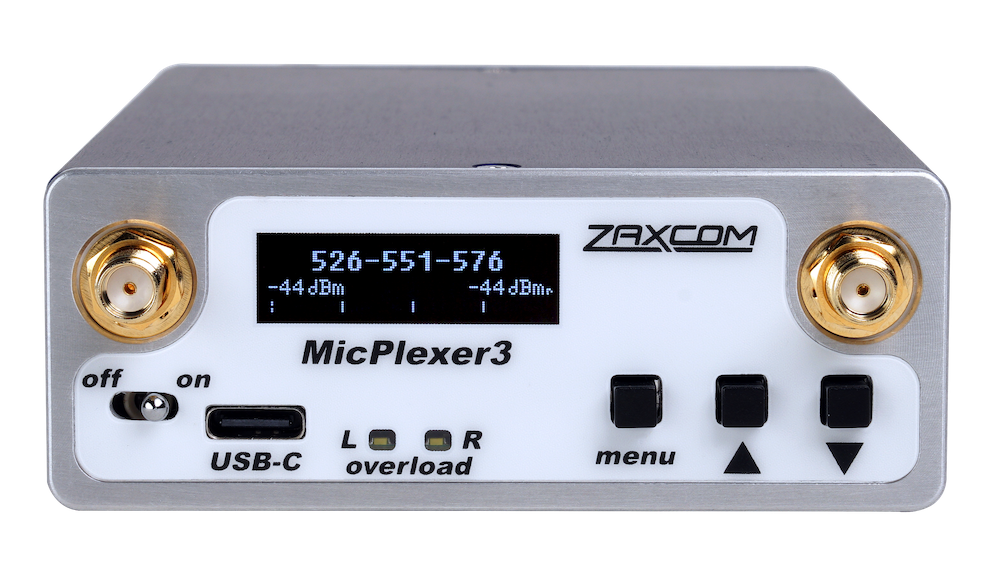

Der MicPlexer 3 verfügt über eine separate Überlast-LED für jeden Antenneneingang. Erkennt das Gerät eine zu hohe Signalstärke, leuchtet eine weiße LED auf und signalisiert eine Überlastsituation.
