RX-4 - Interface für MRX-Empfangsmodule

Beschreibung

Das RX-4 ist ein Interface, das die Zaxcom-Empfängermodule MRX214 und MRX414 in eigenständige Empfänger verwandelt.

VIELSEITIGKEIT

Der MRX414 war der erste Empfänger, der Audiosignale von vier separaten Sendern empfangen konnte und damit Neuland betrat. Mit dem RX-4 kann der MRX414 nun als eigenständiger tragbarer Empfänger außerhalb eines Host-Gerätes verwendet werden, was die Kombination zu einer großartigen Möglichkeit macht, in das Zaxcom Digital Recording Wireless Ökosystem einzusteigen. Der RX-4 ist ein erschwingliches und unschätzbares Zubehör, das die Vielseitigkeit des MRX erhöht, so dass er als eigenständiger Empfänger zusätzlich zu seiner Verwendung in einem Nova oder einem RX-12 usw. verwendet werden kann.

DESIGN

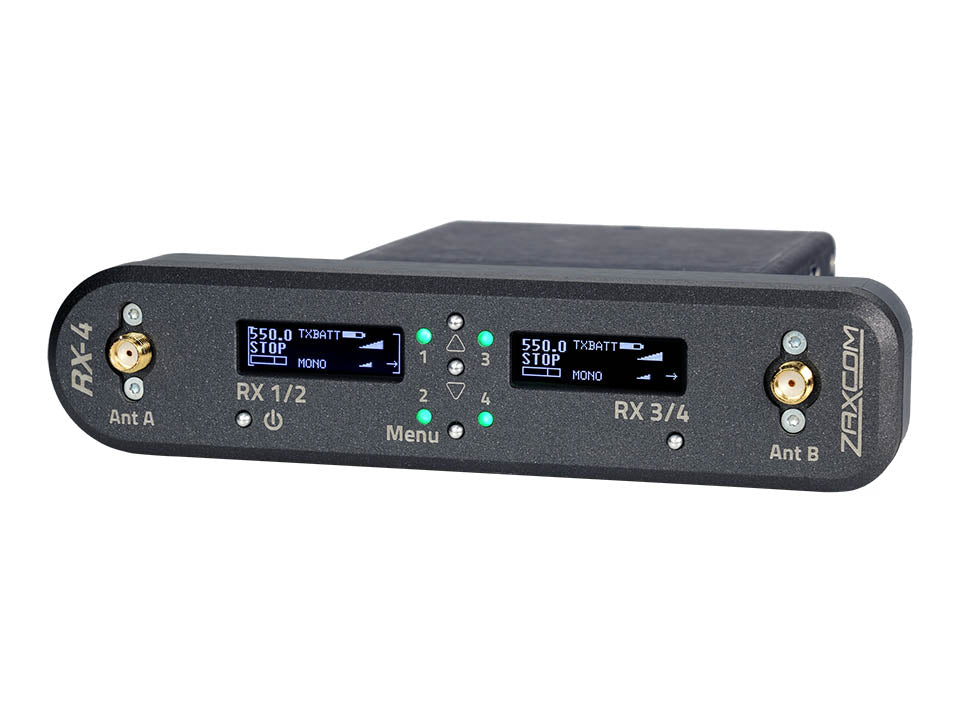

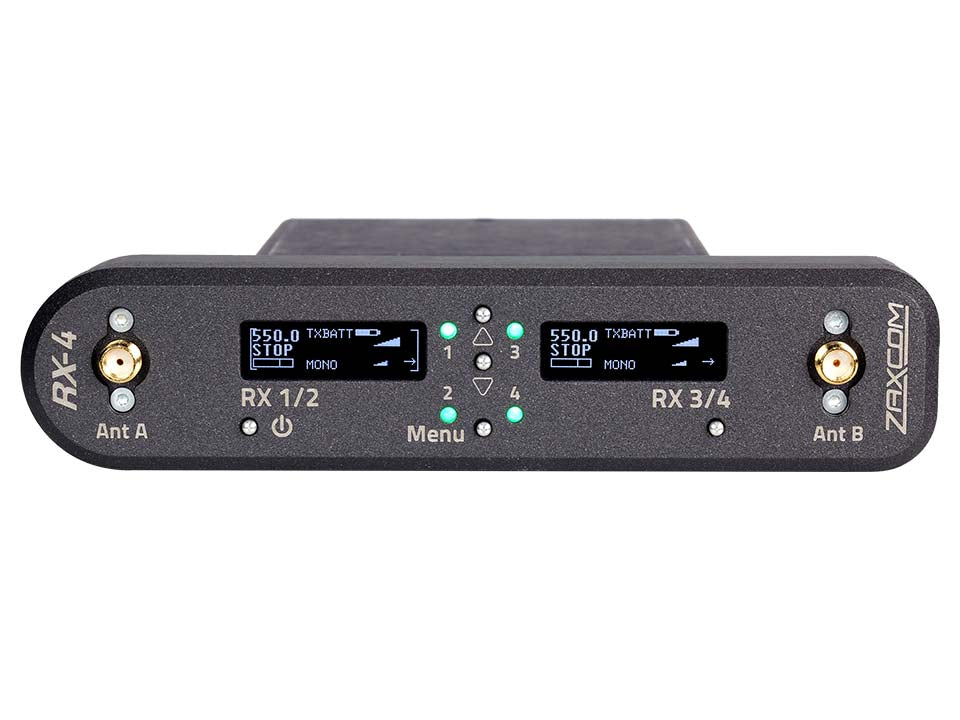

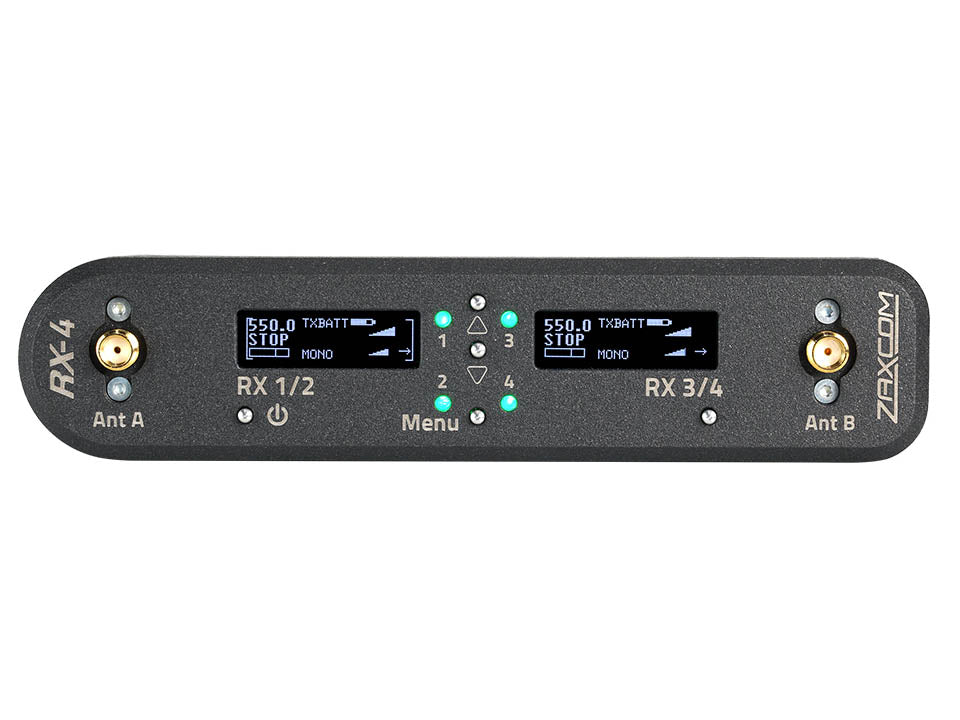

Das intelligente Design des RX-4 umfasst zwei OLED-Displays zur einfachen visuellen Überwachung der Daten von bis zu 4 separaten Sendern. Vier dreifarbige LEDs zeigen den Dekodierstatus jedes der 4 Empfangskanäle an und Drucktasten ermöglichen eine einfache Navigation durch die Menüs.

ANSCHLÜSSE

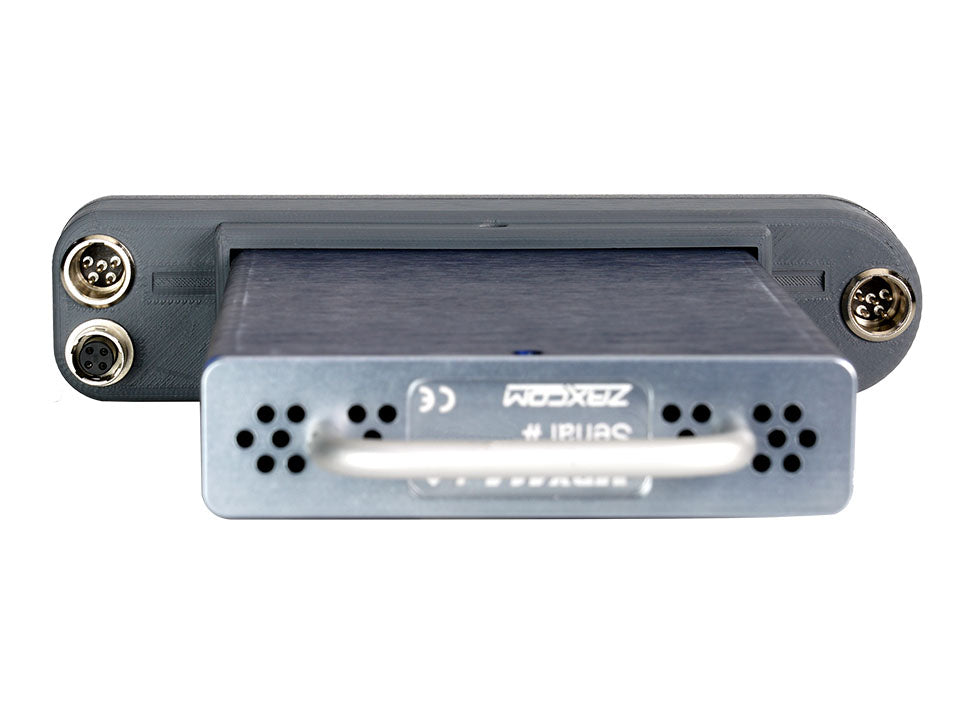

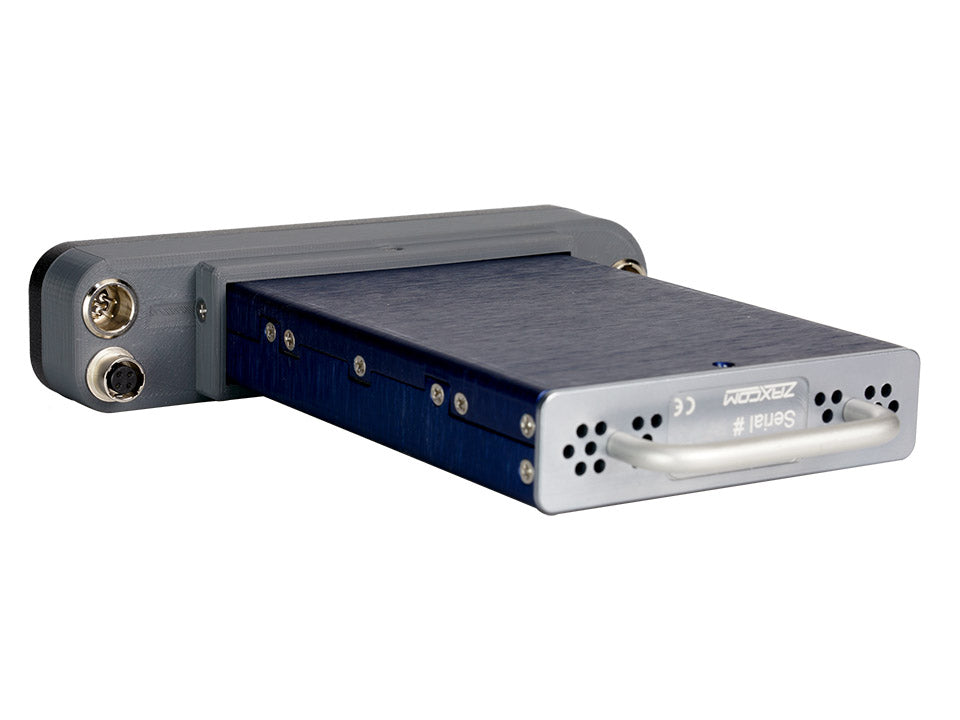

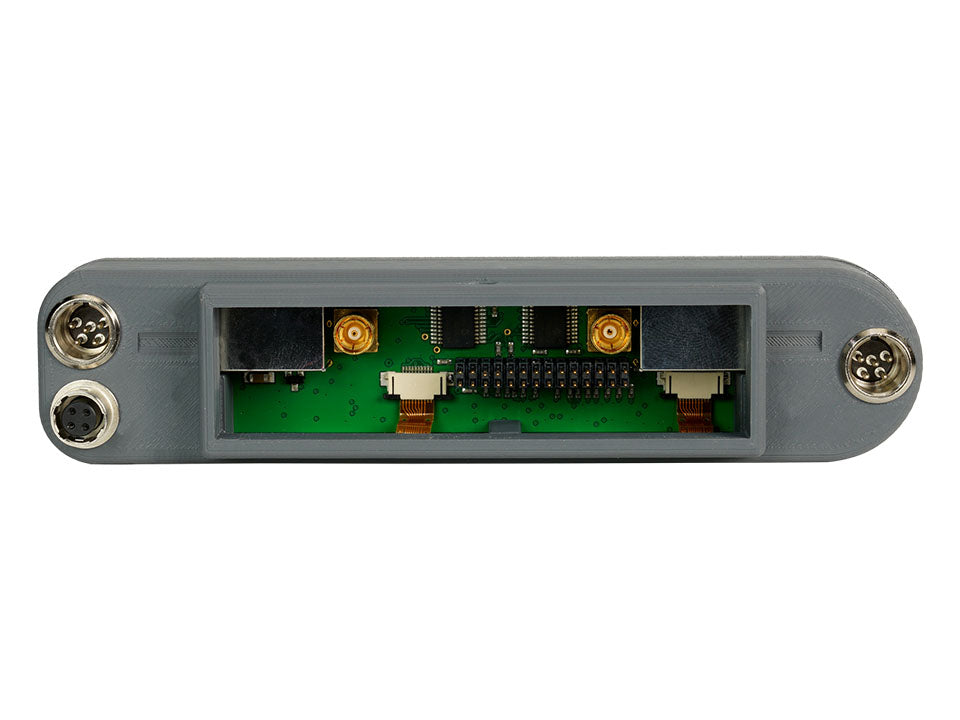

Die Audio- und Stromanschlüsse befinden sich direkt hinter dem Bedienfeld des RX-4, so dass die Kabel bequem angeschlossen werden können, ohne die Soundtasche zu zerlegen. Der Audioausgang erfolgt über zwei TA5-Anschlüsse, entweder digital über zwei AES3-Anschlüsse oder analog über symmetrischen Line-Pegel. Der Stromanschluss erfolgt über eine 4-polige Hirose-Buchse. Die Verkabelung ist für alle Zaxcom-Receiver identisch, was die Integration erleichtert.

KANALZAHL

Der RX-4 kann 4 Audiokanäle von bis zu vier Sendern empfangen, wenn er mit einem MRX414 verwendet wird. Er kann bis zu 4 Audiokanäle von zwei Sendern empfangen, wenn er mit einem MRX214 verwendet wird.

HF LEISTUNG

Der RX-4 verfügt über einen brandneuen, zweispurig abgestimmten Front-End-Filter mit einem Abstimmfenster von 44 MHz. Außerdem gibt es einen internen passiven Filter, der eine Überlastung des RX-4 unmöglich macht. Das bedeutet eine größere Reichweite, keine Intermodulation und keine Störungen durch Walkie-Talkies und Mobiltelefone.

RF SCAN & RE-FREQ

Der RX-4 kann den gesamten Frequenzbereich scannen und die Frequenz aller 4 Empfänger sofort neu einstellen, um lokale Störungen an neuen Standorten zu vermeiden. Die Empfänger können überall im Frequenzbereich des RX-4 eingesetzt werden, müssen sich aber innerhalb des 44-MHz-Fensters des abgestimmten Front-End-Filters befinden.

FREQUENZBEREICH

Der RX-4 ist in zwei Frequenzbereichen erhältlich:

• RX-4L - deckt die Blöcke 20 - 23 (512-614 MHz) ab
• RX-4H - deckt die Blöcke 23 - 26 (598-698 MHz) ab

STROM

Der RX-4 verbraucht keinen Strom, er läuft über das Modul und produziert keine zusätzliche Wärme. Der MRX414 verbraucht nur 350 mA, wenn alle vier Kanäle aktiv sind.
