RX-8 Module Receiver Interface

Der RX-8 ist ein extrem kleines 8-Kanal-Empfänger-Interface für die Tontasche oder den Tonwagen. Der RX-8 nimmt Audiosignale von bis zu 8 separaten Sendern auf und enthält einen eingebauten MicPlexer mit Antennenverteilung und Front-End-Filter zur Eliminierung unerwünschter HF-Interferenzen. Es ist das kleinste 8-Kanal-Funkmikrofon-Empfangssystem der Welt!

Eine optionale Dante-Schnittstelle mit Power over Ethernet (PoE) erleichtert die Fernortung und -steuerung.

ANSCHLUSSFÄHIGKEIT

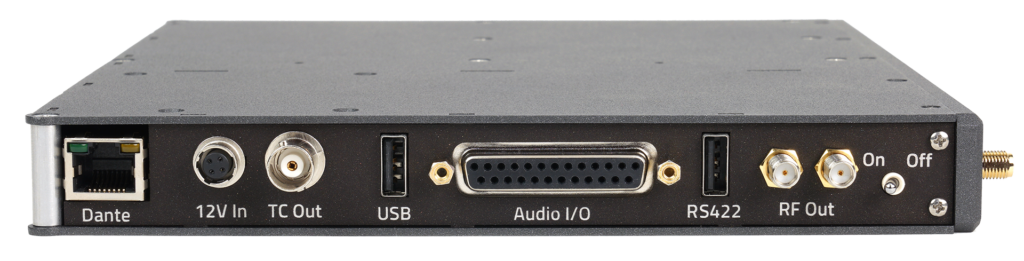

Der RX-8 kann 8 analoge oder digitale AES-Audiokanäle mit 0 dB Line-Pegel über den DB25-Anschluss ausgeben. Der RS422-Anschluss lässt sich mit einem TRXCL4 oder IFB300 koppeln, um die ZaxNet-Fernsteuerbefehle gemeinsam zu nutzen. Er verfügt über zwei SMA RF-Durchschleifungen für zusätzliche Antennenverteilung.

OPTION MIT DANTE

Wenn der RX-8 am Set ferngesteuert wird, können Sie bis zu 16 Audiokanäle über Dante zurück zum Soundwagen senden, 8 vom RX-8 selbst und 8 weitere über 4 AES-Paare, die an den DB25 angeschlossen sind.

Wenn der RX-8 am Set ferngesteuert wird, besteht die Möglichkeit, 4 Kanäle mit symmetrischem analogem Audio vom Sound Cart über Dante an das Set zu senden. Das Audio kann für IFB, VOG oder Monitoring verwendet werden. Einer der Audiokanäle kann optional dazu verwendet werden, Timecode an das Set zu senden. Der Timecode wird dann über den BNC-Anschluss des RX-8 ausgegeben und kann zum Stören von Slates oder zum Anschluss an einen ZaxNet-Sender am Set verwendet werden.

KANÄLE

Der RX-8 empfängt bis zu acht Audiokanäle von acht separaten Sendern, wenn er mit 2 x MRX414 Slot-in-Empfängermodulen bestückt ist.

INTUITIVE BENUTZEROBERFLÄCHE

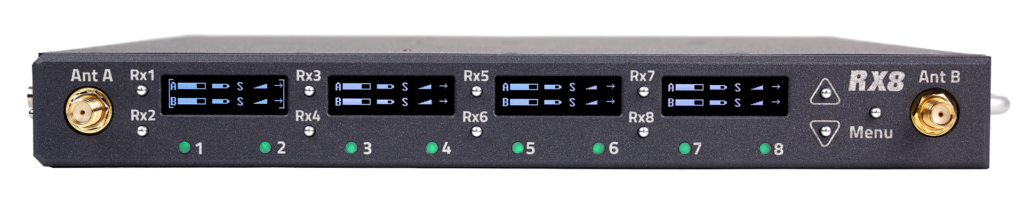

Vier OLED-Displays enthalten die Menüs für jedes Empfängerpaar und taktile Drucktasten machen die Empfängerauswahl und das Umschalten zwischen den Menüs zum Kinderspiel. Der integrierte Frequenzscanner und die Auto-Pick-Software machen das Rätselraten überflüssig und können die besten Frequenzen mit einem Tastendruck koordinieren und auswählen.

INTEGRIERTER FREQUENZSCANNER

Der integrierte Frequenzscanner des RX-8 und die Auto-Pick-Software können das HF-Spektrum scannen und die besten Empfängerfrequenzen auswählen. Mit ZaxNet™ kann der RX-8 in Verbindung mit einer IFB300 oder einem TRXCL4 auf Tastendruck die Frequenz von Sendern anpassen. Mit dieser Kombination können Sie auch die Senderverstärkung schnell und einfach anpassen.

STROMVERSORGUNG

Der RX-8 wird über einen standardmäßigen 12-V-Hirose-Anschluss mit Strom versorgt.
Mit Dante kann der RX-8 über den 12-V-Eingang oder aus der Ferne über Power-over-Ethernet (PoE) mit Strom versorgt werden. Es gibt auch einen 12-V-Ausgang, der bei PoE-Empfang bis zu 1 Ampere für externe Empfänger und Sender liefert.

Der 12-V-Strom-Hirose-Eingang ist ein Backup für die PoE-Verbindung mit nahtloser Umschaltung im Falle eines PoE-Stromproblems.
